Vision Edition 2｜仕様FAソリューション

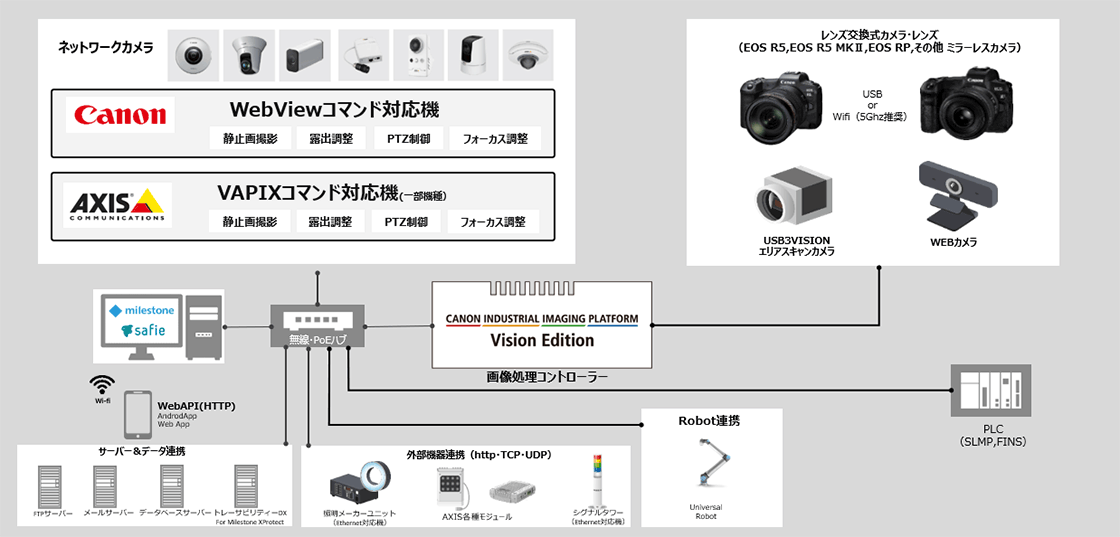

システム構成図
仕様
| 対応PLC |
|
|---|---|
| 対応データベース | Microsoft SQL Server、PosgreSQL、ORACLE Database |
| 対応ロボット | ユニバーサルロボット社URロボット |
| カメラ同時接続台数 | 1フローチャートあたり最大104台（マルチカメラ機能使用時）
|
| 接続可能な ・カメラデバイス ・録画システム |
【ネットワークカメラ】 Canon：WebViewコマンド対応機種全種、AXIS：VAPIXコマンド対応機（一部機種） 【レンズ交換式カメラ・レンズ】 EOSR5、RP、その他 EDSDK／CCAPI対応 ミラーレスカメラ、EOSR5 MarkII 【その他】 USB3Vision規格の産業用カメラ、WEBカメラ（USB Video Class） 【ビデオ管理システム】 XProtect 2024R1、2025R1、2025R2 Corporate、Expert、Professional+、Express+ 【クラウド録画システム】 VisualStage Type-S（Safie） |
| 画像処理 | 濃淡検査、エリア、エッジ位置、エッジ幅、部分円環エッジ、近似直線エッジ、角度検出、円検出、楕円検出、ブロブ検出、1Dコードリーダー、2Dコードリーダー、数字認識、文字認識、アナログメーター読み取り、色判別、円環文字認識、7セグ数字認識 NCCマッチング、形状マッチング、長さ計測機能、AI画像解析（VIS連携／Azure CustumVision連携）、手先姿勢推定 |
| 外部通信プロトコル | FTP、TCP／IP、UDP／IP、HTTP、SMTP、HTTPS（VE-XProtect間、VE-カメラ間※のみ）
|
| Log形式 | CSV、BMP、JPG、PNG |
代表的なカメラ
| メーカー | カメラ | タイプ | 光学ズーム | パン・チルト | 解像度 |
|---|---|---|---|---|---|
| キヤノン | VB-S32D | 屋内DOME／超小型 | 3.5倍 | 350度・90度 | 1920×1080 |
| VB-H47 | 屋内PTZ／スタンダード | 20倍 | 340度・100度 | 1920×1080 | |
| VB-S910F | 屋内BOX／超小型 | 3.5倍 | なし | 1920×1080 | |
| EOS R5 | |||||
| EOS RP | |||||
| AXIS | P1265 MKII | 小型センサーユニット／超小型 | なし | なし | 1920×1080 |
| M1055 | 超小型 | なし | なし | 1920×1080 | |
| M4318-PLVE | 屋内外DOME | なし | なし | 2992×2992 |
- USB3 Vision 規格の産業用カメラ
- GenlCam（Generic Interface for Cameras）インターフェースを用いることで接続可能。サポート対象カメラ機種の最新情報は下記一覧をご参照ください。
- 販売終了の機種もあります。
ソフトウエア動作環境
| 動作環境①： 通常PC  |
動作環境②： Windowsタブレット
|
動作環境③： 産業用PC
|
|
|---|---|---|---|
| Vision Edition動作可（Visual Insight Station動作不可） | |||
| OS | ・Windows 11 Pro／Enterprise（22H2以降） 64bit | ・Windows 10 IoT Enterprise LTSC 2019 64bit ・Windows 10 IoT Enterprise LTSC 2021 64bit |
|
| CPU | Core-i7 以上（推奨） | ||
| GPU | － | ||
| RAM | 16GB以上（推奨） | ||
| Storage | 100GB以上（必須） | ||
| USB | SuperSpeed Plus USB（USB 3.1 Gen 2）相当 | ||
| Network | ギガビットEthernet | ||
-
※
上記は、参考スペックとなります。各ユーザーの案件内容・映像解析内容・頻度に応じてご選定ください
