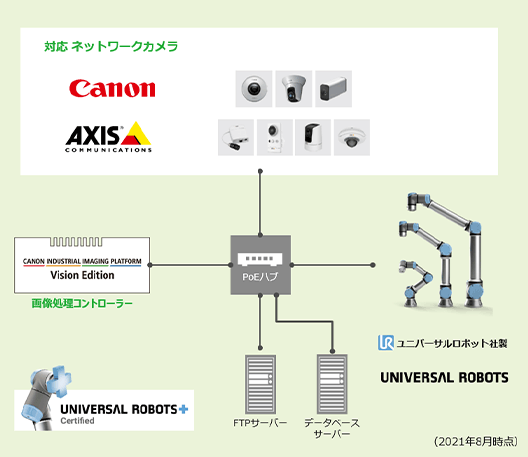

システム構成図
仕様
| 型名 | Vision Edition-U |
|---|---|
| 対応データベース | Microsoft SQL Server、PosgreSQL、ORACLE Database |
| 対応ロボット | UR3／UR5／UR10（PolyScope 3.11.0） UR3e／UR5e／UR10e（PolyScope 5.3.1※）
|
| 対応カメラ | Vision Edition2製品に準拠 |
| カメラ同時接続台数 | 1フローチャートあたり最大4台 |
| カメラユニット | 撮像／ネットワークカメラポジション／ネットワークカメラ移動先補正／グリッドPTZ |
| 分岐処理ユニット | 条件分岐／複数条件分岐 |
| 画像処理ユニット | 濃淡検査／エリア／エッジ位置／エッジ幅／部分円環エッジ／近似直線エッジ／角度検出／円検出／楕円検出／ブロブ検出／1Dコードリーダー／2Dコードリーダー／数字認識／文字認識／アナログメーター読み取り／色判別／円環文字認識／7セグ数字認識 |
| モデルマッチングユニット | NCCマッチング／形状マッチング |
| 演算ユニット | 四則演算／角度演算／複数条件分岐演算／最大値・最小値／数式演算／出力値統計／2直線の交点／2点間の計算 |
ソフトウエア使用許諾書
ユニット操作動画
下記のリンクからご参照ください。
URCap
Vision Edition-Uを使用する際に必要になるソフトウエアです。インストール方法についてはVision Edition-Uの取扱説明書を参照ください。
